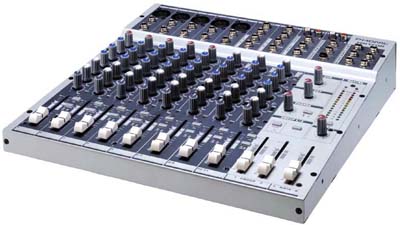

Phonic MM1705
|
||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||
|
Имеет пять монолинеек с микрофонными и линейными входами и три стереолинейки с линейными входами. Уровень входа для моноканалов настраивается регуляторами чувствительности, в диапазоне -10/+60дБ - для микрофонноых входов, и -10/+40дБ - для линейных входов. Чувствительность стереоканалов выбирается переключателями -10/+4дБ. Все линейки оснащены трёхполосными эквалайзерами. Монолинейки имеют обрезные НЧ-фильты LOW CUT, обеспечивающие вырезание из микрофонного сигнала "взрывных" согласных. На каждой линейке имеются по два AUX Send - посыла, из них AUX 1 - переключается между режимами PRE/POST-Fader, а AUX 2 - работает в режиме POST-Fader. Каждый вход пульта может подключаться к стереоподгруппе или непосредственно в мастер, с помощью соответствующих кнопок на линейках. Сигналы с подгрупп могут быть поданы в мастер, или выведены на независимые выходные разъёмы подгрупп. В качестве регуляторов уровня входных линеек, подгрупп и стереошины мастера использованы высококачественные 60-мм фейдеры. Кроме основных выходов левого и правого каналов, мастер-секция имеет дополнительную моно-шину с отдельным выходом, куда подаётся смешанный сигнал обоих каналов. Все входные линейки имеют кнопки PFL для прослушивания. Предусмотрены стереофонические вход и выход, для записи на магнитофон и воспроизведения с него, стереовыход на контрольные мониторы, а также разъём для подключения наушников. Уровень выходного сигнала показывает сдвоенный 13-сегментный светодиодный индикатор. Особенности MM1705:
5 моноканалов с симметричными разъемами XLR и TRS.
Уникальная функция M/S в паре моноканалов 1-2, для
работы со стереомикрофонами.
3 стереоканала с симметричными разъемами TRS.
2 подгруппы.
Стереофонические магнитофонные вход и выход с разъемами
RCA.
Мастер-выход с симметричными разъемами TRS.
Моно-выход с симметричным разъемом TRS.
2 AUX-посыла с несимметричными разъемами TRS.
2 стереофонических AUX-возврата с несимметричными
разъемами TRS.
Выход на наушники.
Регуляторы AUX-посылов на всех каналах.
Регуляторы панорамы на всех каналах.
Разъемы INSERT на моноканалах.
3-х полосный эквалайзер на всех каналах.
Регуляторы чувствительности входов на моноканалах.
Переключатели чувствительности входов на стереоканалах
(+4/-10 дБВ).
Двойной 13-ти сегментный светодиодный индикатор уровня.
Отключаемый источник фантомного питания +48 В, с
раздельной подачей на каждый вход. |
||||||||||||||||||||||||||||||||||||||||||||
